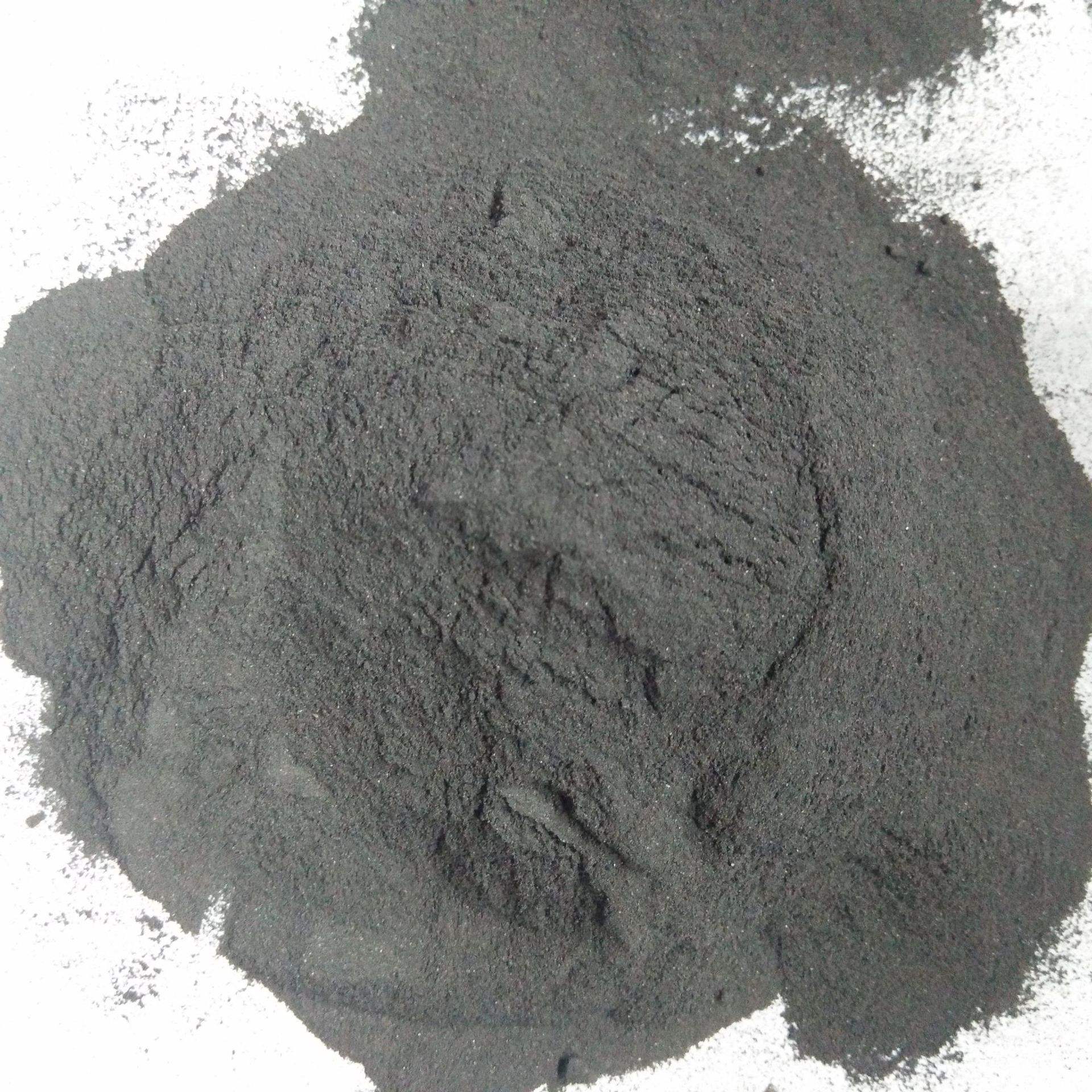

還原鐵粉是怎樣生產(chǎn)的？相信有很多人不知道，今天我們就一起來(lái)了解一下。利用直接還原法生產(chǎn)生鐵。直接還原法是指在低于熔化溫度之下將鐵精礦粉或軋鋼氧化鐵皮(主要含有Fe3O4)還原成海綿鐵的生產(chǎn)過(guò)程，其產(chǎn)品為直接還原鐵（DRI），也稱(chēng)海綿鐵。海綿鐵粉碎后的中間產(chǎn)品稱(chēng)為一次還原鐵粉。
將粉碎后的-145微米的一次還原鐵粉送入鋼帶式還原爐，在850~900℃高溫下，通過(guò)控制液氨分解氫氣的露點(diǎn)脫去鐵粉中的氧和碳，同時(shí)降低一次還原破碎過(guò)程中粉末的加工硬化。精還原后的二次還原鐵粉燒結塊再通過(guò)球磨機進(jìn)行粉碎，可得終產(chǎn)品二次還原鐵粉。
根據生產(chǎn)的需要，球磨后的還原鐵粉通過(guò)旋振篩進(jìn)行篩選分級，可得到-20目，-60目，-80目，-100目，-200目，-300目還原鐵粉；為了得到更細粒度的還原鐵粉，旋振篩已經(jīng)不能滿(mǎn)足要求，通常低于35微米的顆粒要使用風(fēng)選才能進(jìn)行批量的生產(chǎn)。篩分出的-80目，-100目還原鐵粉通常用于生產(chǎn)粉末冶金件，其對于粉末粒度分布有一定的要求，例如-100目的粉，其顆粒大小位于75~150μm要占到總粉體的40%，0~75μm要占到總粉體的40~60%。
篩分的鐵粉粒度分布的不同，決定了其松裝密度也有所差別，可為低松比還原鐵粉和高松比還原鐵粉。低松比還原鐵粉松裝密度為2.1g/cm3，高松比還原鐵粉松裝密度為2.7g/cm3，常用還原鐵粉的松裝密度為2.5g/cm3。
